راهنمای انتخاب جنس قطعه الاستومری: از خواص تا کاربرد الاستومرها
انتخاب صحیح جنس قطعه الاستومری یکی از مهمترین عوامل موفقیت یک محصول صنعتی است. هر الاستومر دارای ساختار شیمیایی منحصربهفردی است و همین ساختار، خواصی مانند مقاومت حرارتی، مقاومت روغنی، انعطافپذیری در سرما، استحکام مکانیکی، مقاومت در برابر ازن و دوام قطعه را تعیین میکند.
به همین دلیل نمیتوان یک الاستومر را برای همه کاربردها بهترین گزینه دانست. برای مثال، برخی الاستومرها در برابر روغن عملکرد بسیار خوبی دارند اما در برابر شرایط جوی ضعیف هستند، در حالی که برخی دیگر مقاومت فوقالعادهای در برابر ازن و حرارت دارند اما استحکام مکانیکی آنها کمتر است.
در ادامه، مهمترین الاستومرهای صنعتی را بررسی میکنیم و نشان میدهیم که چگونه ساختار مولکولی هر یک، خواص و کاربردهای آن را تعیین میکند. این رویکرد به شما کمک میکند تا در فرآیند انتخاب جنس قطعه الاستومری، مناسبترین ماده را بر اساس شرایط کاری قطعه انتخاب کنید.
فهرست مطالب
NR (Natural Rubber)؛ لاستیک طبیعی، بهترین انتخاب برای قطعات الاستومری با استحکام بالا
لاستیک طبیعی (NR) که با نام کائوچو نیز شناخته میشود، قدیمیترین و یکی از پرکاربردترین الاستومرهای مورد استفاده در صنعت است. این ماده از شیره درخت Hevea brasiliensis استخراج میشود؛ درختی که عمدتاً در کشورهای استوایی مانند تایلند، مالزی و برزیل کشت میشود. با وجود توسعه انواع لاستیکهای مصنوعی، لاستیک طبیعی همچنان در بسیاری از صنایع به دلیل استحکام مکانیکی بالا، مقاومت پارگی عالی و عملکرد مناسب در کاربردهای دینامیکی جایگاه ویژهای دارد.
در فرآیند انتخاب جنس قطعه الاستومری، NR معمولاً زمانی انتخاب میشود که مقاومت مکانیکی، انعطافپذیری و دوام در برابر بارگذاریهای تکراری اهمیت بیشتری نسبت به مقاومت روغنی یا مقاومت جوی داشته باشد.
-
- انتخاب جنس قطعه الاستومری
-

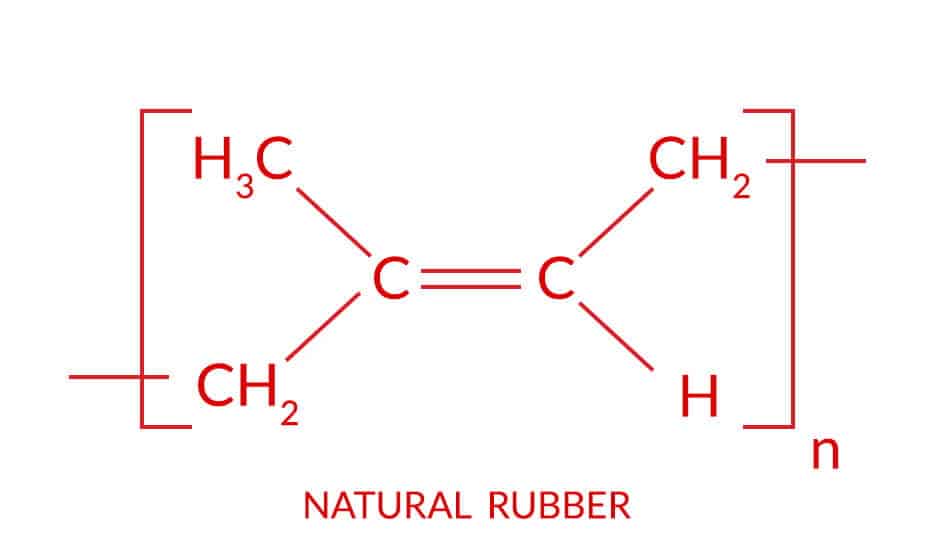

- ساختار شیمیایی لاستیک طبیعی NR
چرا لاستیک طبیعی خواص مکانیکی فوقالعادهای دارد؟
خواص هر قطعه الاستومری مستقیماً از ساختار مولکولی آن ناشی میشود:
- زنجیرههای مولکولی انعطافپذیر و دمای انتقال شیشهای (Tg) حدود 70- درجه سلسیوس، باعث حفظ خاصیت کشسانی در دماهای پایین میشوند.
- وجود پیوندهای دوگانه در زنجیره اصلی امکان پخت گوگردی را فراهم میکند، اما در عین حال مقاومت در برابر ازن، نور خورشید و شرایط جوی را کاهش میدهد.
- گروه متیل (CH₃) سرعت پخت را افزایش میدهد و فرآیند تولید را تسهیل میکند.
- ساختار غیرقطبی NR باعث تورم آن در روغنها، سوختها و حلالهای هیدروکربنی میشود.
- مهمترین ویژگی لاستیک طبیعی، بلورینگی القایی در اثر کشش (Strain-Induced Crystallization) است. این پدیده عامل اصلی استحکام بالای NR بوده و استحکام کششی آن را به حدود 25 مگاپاسکال یا بیشتر میرساند.
- مقاومت پارگی، مقاومت خستگی، تابآوری (Resilience) و مقاومت سایشی در NR بسیار بالا است؛ به همین دلیل در قطعات تحت ارتعاش، ضربه و بارگذاریهای متناوب عملکرد بسیار خوبی دارد.
- مانایی فشاری (Compression Set) آن در دماهای معمولی نسبتاً مناسب است و قطعه پس از حذف بار بخش زیادی از شکل اولیه خود را بازیابی میکند.
مزایای لاستیک طبیعی در انتخاب جنس قطعه الاستومری
مهمترین مزایای NR عبارتاند از:
- استحکام کششی بسیار بالا
- مقاومت پارگی عالی
- مقاومت خستگی فوقالعاده
- مقاومت سایشی مناسب
- انعطافپذیری بالا در دماهای پایین
- تابآوری (Resilience) بالا
- عملکرد بسیار خوب در کاربردهای دینامیکی
- فرآیندپذیری مناسب و قابلیت پخت گوگردی
لاستیک طبیعی برای چه کاربردهایی مناسب است؟
کاربردهای رایج لاستیک طبیعی (NR) عبارتاند از:
- تایر و قطعات مرتبط با صنعت تایرسازی
- لرزهگیرها و ضربهگیرهای صنعتی
- بوشهای لاستیکی
- قطعات ضد سایش
- نوارهای نقاله
- قطعات تحت بارگذاری متناوب
- قطعات جذبکننده ضربه و ارتعاش
محدودیتهای لاستیک طبیعی (NR)
در انتخاب جنس قطعه الاستومری باید محدودیتهای NR نیز در نظر گرفته شود:
- مقاومت ضعیف در برابر ازن، نور خورشید و شرایط جوی
- مقاومت ضعیف در برابر روغنها، سوختها و بسیاری از حلالها
- مقاومت حرارتی محدود و افت خواص در دماهای بالا
- نامناسب برای کاربردهای مداوم در محیطهای روغنی
محدوده دمای کاری لاستیک طبیعی معمولاً حدود 80 تا 100 درجه سلسیوس است.
جمعبندی؛ چه زمانی NR بهترین انتخاب برای قطعه الاستومری است؟
لاستیک طبیعی یکی از بهترین گزینهها برای کاربردهایی است که به استحکام مکانیکی بالا، مقاومت پارگی، مقاومت خستگی و عملکرد دینامیکی مطلوب نیاز دارند. با این حال، در محیطهای روغنی، در معرض ازن یا دماهای بالا، بهتر است گزینههایی مانند NBR، EPDM یا FKM نیز بررسی شوند.
BR (Butadiene Rubber)؛ بوتادین رابر، بهترین انتخاب برای قطعات الاستومری انعطافپذیر
بوتادین رابر (BR) یکی از مهمترین الاستومرهای مصنوعی است که به دلیل انعطافپذیری بسیار بالا، مقاومت سایشی عالی و بازگشت انرژی فوقالعاده شناخته میشود. اگر در انتخاب جنس قطعه الاستومری به دنبال کاهش تولید حرارت، افزایش عمر خستگی و عملکرد مناسب در کاربردهای دینامیکی هستید، BR یکی از بهترین گزینهها است.
-

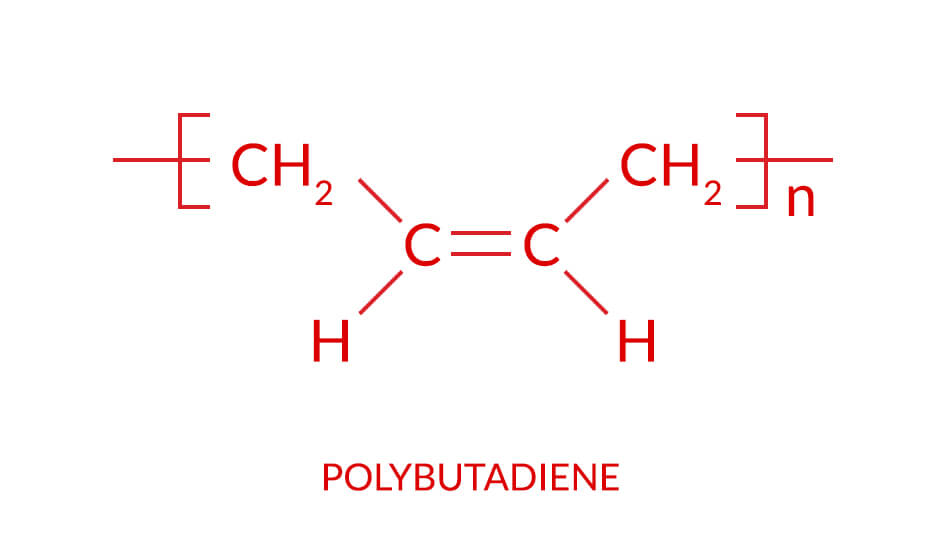

- BR پلی بوتادین رابر
چرا بوتادین رابر انعطافپذیری بالایی دارد؟
- زنجیرههای مولکولی BR بسیار خطی و انعطافپذیر هستند و دمای انتقال شیشهای (Tg) آن حدود 95- تا 105- درجه سلسیوس است. به همین دلیل این الاستومر حتی در دماهای بسیار پایین نیز خاصیت الاستیکی خود را حفظ میکند.
- انعطاف بالای زنجیرهها رشد ترک را کند کرده و مقاومت سایشی BR را افزایش میدهد.
- BR دارای بازگشت انرژی (Resilience) بسیار بالا، هیسترزیس کم و تولید حرارت پایین است؛ بنابراین برای قطعاتی که تحت بارگذاریهای متناوب قرار دارند، گزینهای ایدهآل محسوب میشود.
- مقاومت خستگی (Fatigue Resistance) این الاستومر نیز بسیار مطلوب است و در کاربردهای دینامیکی عملکرد خوبی دارد.
- وجود پیوندهای دوگانه امکان پخت گوگردی را فراهم میکند، اما مقاومت در برابر ازن، نور خورشید و شرایط جوی را کاهش میدهد.
- ساختار غیرقطبی BR باعث تورم آن در روغنها، سوختها و حلالهای هیدروکربنی میشود.
- فرآیندپذیری نسبتاً دشوار و استحکام خام (Green Strength) پایین از محدودیتهای این الاستومر هستند؛ به همین دلیل اغلب همراه با NR یا SBR استفاده میشود.
بوتادین رابر برای چه کاربردهایی مناسب است؟
- آج تایر خودرو
- قطعات ضد سایش
- ضربهگیرها
- قطعات دینامیکی با سیکل کاری بالا
- توپهای ورزشی و قطعات نیازمند جهش بالا
نمونه شناختهشده این ویژگیها، «توپ شیطونک» است که به دلیل بازگشت انرژی بسیار بالا، پس از برخورد با سطح به ارتفاع قابل توجهی بازمیگردد.
محدودیتهای بوتادین رابر
- مقاومت ضعیف در برابر روغن و سوخت
- مقاومت ضعیف در برابر ازن و شرایط جوی
- فرآیندپذیری نسبتاً دشوار
- استحکام خام پایین
در مجموع، بوتادین رابر انتخابی مناسب برای قطعات الاستومری با نیاز به انعطافپذیری بالا، مقاومت سایشی مطلوب، تولید حرارت کم و دوام خستگی بالا است.
SBR (Styrene Butadiene Rubber)؛ استایرن بوتادین رابر، پرمصرفترین الاستومر صنعتی
استایرن بوتادین رابر (SBR) پرمصرفترین الاستومر مصنوعی جهان است. این الاستومر از کوپلیمریزاسیون تصادفی استایرن و بوتادین تولید میشود و تلاش موفقی برای ترکیب مزایای فرآیندپذیری مناسب، خواص مکانیکی قابل قبول و قیمت اقتصادی به شمار میرود.
در فرآیند انتخاب جنس قطعه الاستومری، SBR معمولاً زمانی انتخاب میشود که تعادل مناسبی بین عملکرد فنی و هزینه مورد نیاز باشد.
-
- SBR (Styrene Butadiene Rubber)؛ استایرن بوتادین رابر
چرا استایرن به ساختار بوتادین اضافه شده است؟
بوتادین رابر (BR) انعطافپذیری بسیار بالایی دارد، اما فرآیندپذیری و استحکام خام آن محدود است. اضافه کردن گروههای فنیلی از طریق مونومر استایرن باعث افزایش سختی زنجیرههای پلیمری و بهبود فرآیند تولید میشود.
در گریدهای تجاری SBR معمولاً بین 23 تا 40 درصد استایرن وجود دارد، اما حدود 23.5 درصد استایرن بهعنوان ترکیب بهینه شناخته میشود؛ زیرا تعادل مناسبی بین انعطافپذیری، استحکام و فرآیندپذیری ایجاد میکند.
ارتباط ساختار SBR با خواص آن
- SBR یک کوپلیمر تصادفی (Random Copolymer) از استایرن و بوتادین است.
- حضور گروههای فنیلی باعث افزایش دمای انتقال شیشهای (Tg) نسبت به BR میشود. Tg این الاستومر معمولاً در محدوده 50- تا 40- درجه سلسیوس قرار دارد.
- افزایش Tg موجب کاهش انعطافپذیری نسبت به NR و BR میشود، اما در مقابل فرآیندپذیری، کنترل تولید و پایداری ابعادی را بهبود میبخشد.
- ساختار SBR غیرقطبی است؛ بنابراین در تماس با روغنها، سوختها و بسیاری از حلالهای هیدروکربنی متورم میشود و مقاومت روغنی بالایی ندارد.
- وجود پیوندهای دوگانه در زنجیره اصلی امکان پخت گوگردی را فراهم میکند. با این حال همین پیوندها مقاومت در برابر ازن، نور خورشید و شرایط جوی را محدود میکنند.
- مقاومت سایشی SBR بسیار خوب است و یکی از مهمترین دلایل استفاده گسترده آن در صنعت تایرسازی محسوب میشود.
- انعطافپذیری و بازگشت انرژی SBR از BR و NR کمتر است، اما همچنان برای بسیاری از کاربردهای دینامیکی مناسب است.
مقایسه SBR با NR و BR
| ویژگی | رتبهبندی |
|---|---|
| انعطافپذیری و مقاومت سایشی | BR > NR > SBR |
| مقاومت به ازن | BR > SBR> NR |
| سرعت پخت | NR > BR > SBR |
| فرآیندپذیری | SBR > NR > BR |
کاربردهای استایرن بوتادین رابر
- تایر خودرو
- نوار نقاله
- زیره کفش
- قطعات ضد سایش
- لرزهگیرها
- قطعات لاستیکی عمومی صنعتی
محدودیتهای SBR
- مقاومت ضعیف در برابر روغن و سوخت
- مقاومت پایین در برابر ازن و شرایط جوی
- انعطافپذیری کمتر نسبت به NR و BR
- عملکرد محدود در دماهای بسیار پایین
در مجموع، SBR به دلیل قیمت اقتصادی، مقاومت سایشی مناسب و فرآیندپذیری مطلوب، یکی از بهترین گزینهها برای تولید قطعات لاستیکی عمومی و صنعتی است.
NBR (Acrylonitrile Butadiene Rubber)؛ اکرونیتریل بوتادین رابر، بهترین لاستیک مقاوم در برابر روغن، سوخت و حلالهای هیدروکربنی
NBR یا اکرونیتریل بوتادین رابر یکی از پرکاربردترین الاستومرهای صنعتی برای تولید قطعات لاستیکی مقاوم به روغن، بنزین، گازوئیل، گریس و بسیاری از حلالهای هیدروکربنی است. به همین دلیل در صنایع نفت، گاز، پتروشیمی و خودروسازی برای ساخت اورینگ، کاسهنمد، واشر آببندی و شیلنگ سوخت کاربرد گستردهای دارد.
اگر در انتخاب جنس قطعه لاستیکی، مقاومت در برابر روغن و سوخت مهمترین معیار باشد، NBR معمولاً اولین گزینه مهندسان طراحی و متخصصان آببندی است.
-

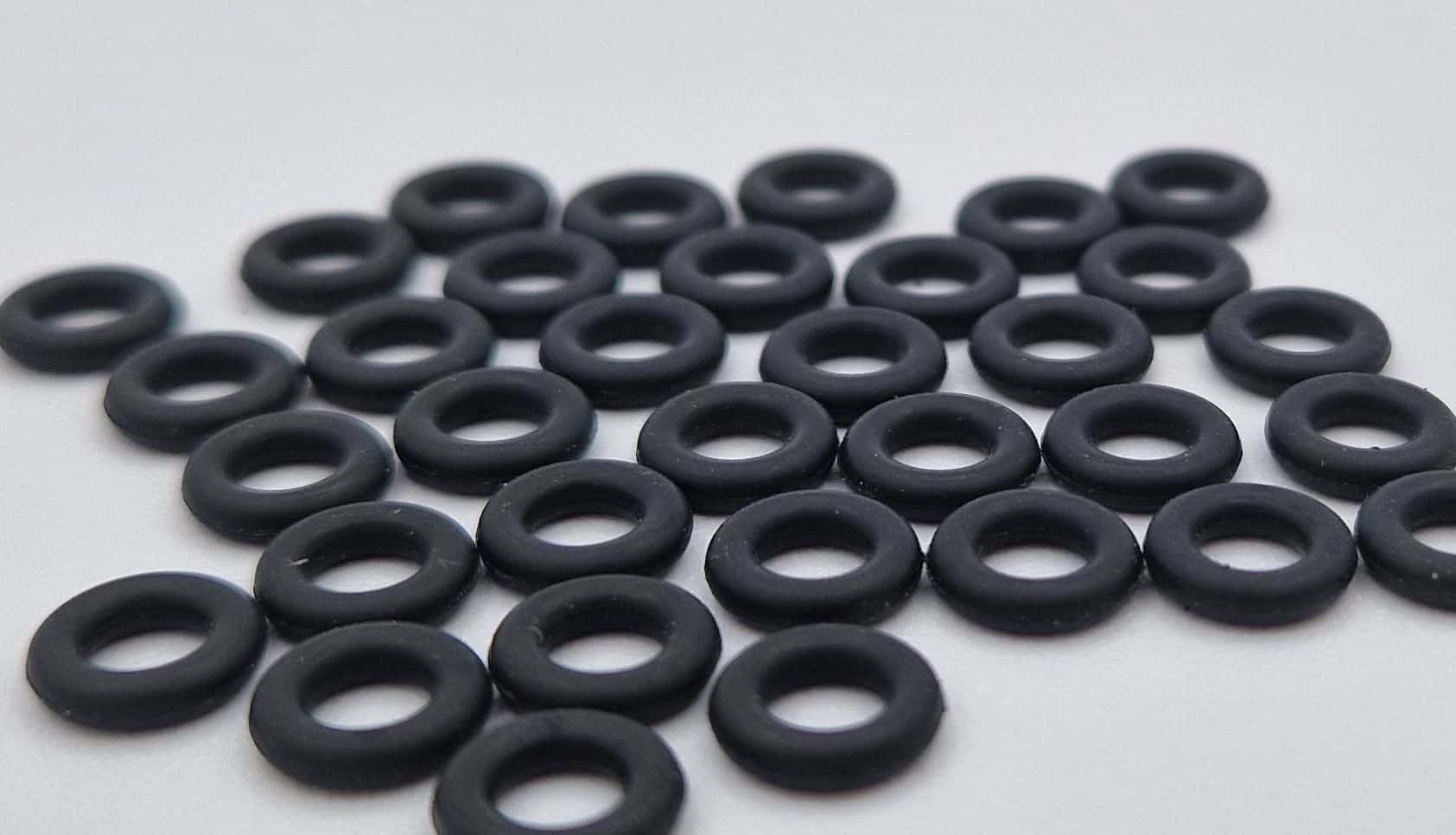

- انتخاب جنس قطعه الاستومری NBR
-
- انتخاب جنس قطعه الاستومری NBR
چرا NBR در برابر روغن و سوخت مقاوم است؟

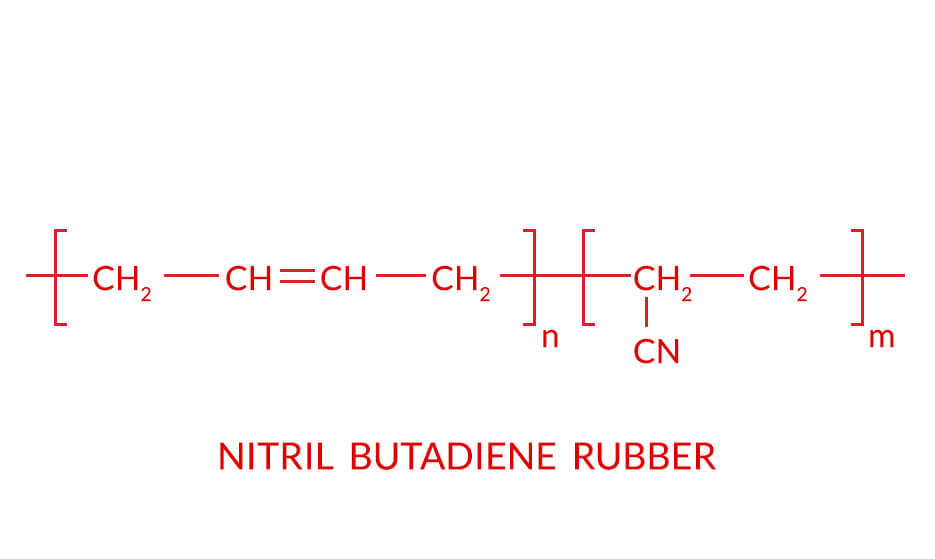

لاستیک NBR از کوپلیمریزاسیون بوتادین و اکرونیتریل (ACN) تولید میشود. وجود گروه قطبی نیتریل (CN) در ساختار مولکولی آن باعث افزایش قطبیت زنجیرههای پلیمری و کاهش نفوذ روغنها، سوختها و حلالهای غیرقطبی میشود. در نتیجه قطعات ساختهشده از NBR در تماس با فرآوردههای نفتی تورم بسیار کمتری نسبت به الاستومرهای غیرقطبی دارند.
ارتباط ساختار NBR با خواص آن
- گروه نیتریل (CN) عامل اصلی مقاومت بالای NBR در برابر روغنها، سوختها و حلالهای هیدروکربنی است.
- درصد اکرونیتریل در گریدهای مختلف معمولاً بین 18 تا 50 درصد است و حدود 34 درصد تعادل مناسبی میان مقاومت روغنی، انعطافپذیری و فرآیندپذیری ایجاد میکند.
- افزایش درصد ACN مقاومت روغنی، مقاومت نفوذ گاز و مقاومت حرارتی را افزایش میدهد.
- افزایش قطبیت موجب افزایش دمای انتقال شیشهای (Tg) و کاهش انعطافپذیری در دماهای پایین میشود.
- ساختار قطبیتر NBR فرآیندپذیری، پایداری ابعادی و عملکرد آببندی را بهبود میدهد.
- مقاومت خوبی در برابر نفوذ گازها دارد و برای انواع قطعات آببندی مناسب است.
- مقاومت حرارتی آن از NR و SBR بیشتر است.
- وجود پیوندهای دوگانه امکان پخت گوگردی را فراهم میکند، اما مقاومت در برابر ازن و شرایط جوی را کاهش میدهد.
تأثیر افزایش درصد اکرونیتریل (ACN) بر خواص NBR
| ویژگی | با افزایش ACN |
|---|---|
| مقاومت در برابر روغن و سوخت | ↑ |
| مقاومت در برابر نفوذ گاز | ↑ |
| مقاومت حرارتی | ↑ |
| دمای انتقال شیشهای (Tg) | ↑ |
| انعطافپذیری در دماهای پایین | ↓ |
کاربردهای لاستیک NBR
- اورینگهای مقاوم به روغن
- کاسهنمدهای صنعتی و خودرویی
- شیلنگهای سوخت و روغن
- دیافراگمهای صنعتی
- واشرهای آببندی مقاوم به روغن
- قطعات هیدرولیکی و پنوماتیکی
- تجهیزات صنایع نفت، گاز و پتروشیمی
- قطعات لاستیکی خودرو
محدودیتهای NBR
- مقاومت ضعیف در برابر ازن و شرایط جوی
- مقاومت محدود در برابر نور خورشید
- انعطافپذیری کمتر نسبت به NR و BR
- عملکرد ضعیفتر در دماهای بسیار پایین
- مقاومت حرارتی کمتر نسبت به HNBR، EPDM و FKM
جمعبندی
NBR یکی از مهمترین الاستومرهای مقاوم به روغن، سوخت و حلالهای هیدروکربنی است. ترکیب مقاومت روغنی بالا، نفوذپذیری کم گاز، فرآیندپذیری مناسب و قیمت اقتصادی باعث شده این لاستیک در تولید انواع اورینگ، کاسهنمد، شیلنگ سوخت و قطعات آببندی صنعتی بهطور گسترده مورد استفاده قرار گیرد. اگر به دنبال لاستیکی مقاوم در برابر روغن و بنزین هستید، NBR یکی از مطمئنترین و اقتصادیترین گزینهها است.
IIR (Butyl Rubber)؛ بیوتیل رابر، بهترین الاستومر برای آببندی گاز، جذب ارتعاش و مقاومت جوی
بیوتیل رابر (IIR) یکی از مهمترین الاستومرهای صنعتی است که به دلیل نفوذپذیری بسیار کم در برابر گازها، مقاومت مناسب در برابر حرارت، مقاومت عالی در برابر ازن و شرایط جوی و توانایی بالای جذب ارتعاش، در تولید تیوپ خودرو، توپهای ورزشی، قطعات آببندی و دمپرهای صنعتی کاربرد گستردهای دارد.
در فرآیند انتخاب جنس قطعه الاستومری، زمانی که حفظ فشار هوا، جلوگیری از نشت گاز و دوام طولانیمدت اهمیت داشته باشد، لاستیک بیوتیل یکی از بهترین گزینههای مهندسی محسوب میشود.
-

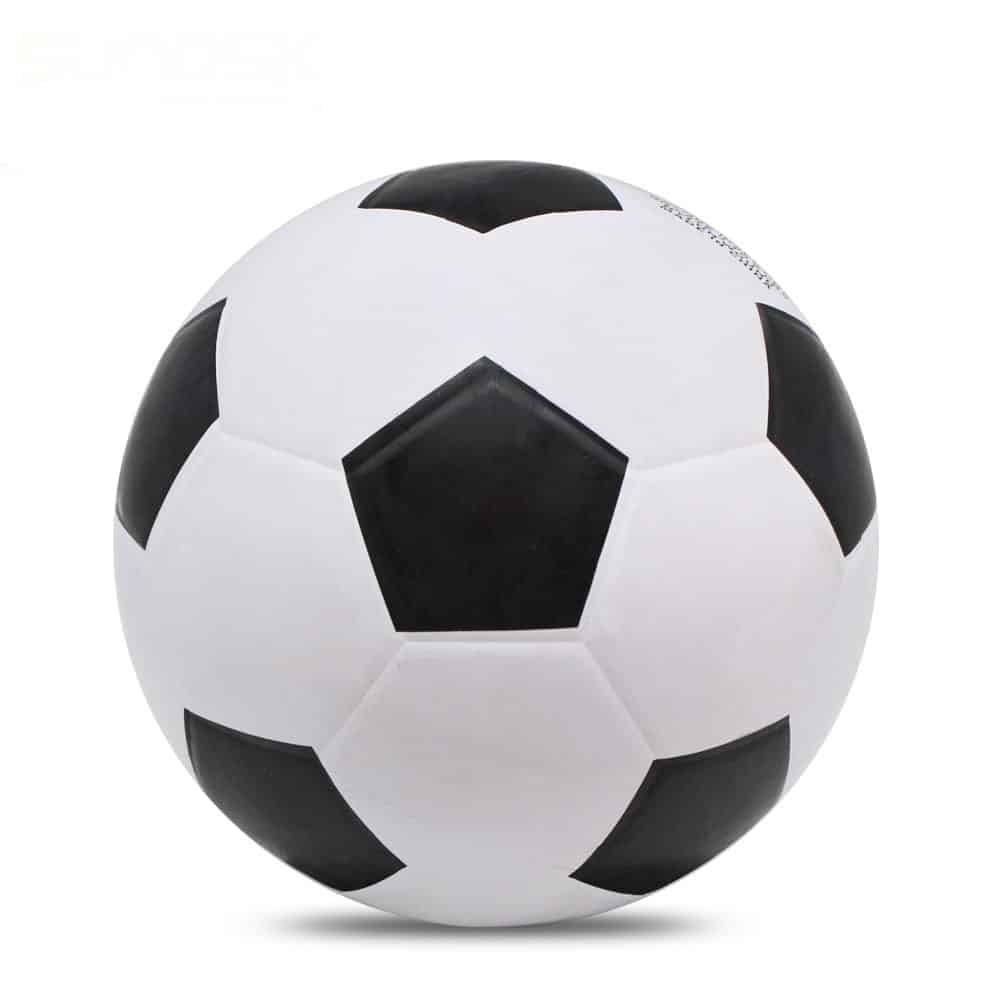

- کاربرد الاستومر IIR ایزوبیوتیل رابر
-

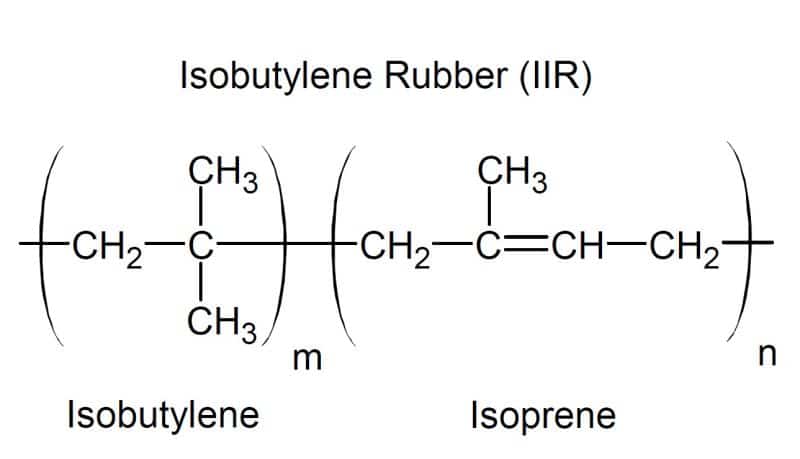

- انتخاب جنس قطعه الاستومری IIR
-
- کاربرد الاستومر IIR ایزوبیوتیل رابر
چرا بیوتیل رابر نفوذپذیری گاز بسیار کمی دارد؟
IIR عمدتاً از ایزوبوتیلن تشکیل شده است. ساختار متراکم زنجیرههای پلیمری و حضور شاخههای متیل (CH₃) حرکت مولکولهای گاز را محدود میکند و باعث میشود نفوذپذیری گاز در این لاستیک بسیار کمتر از بسیاری از الاستومرهای رایج باشد.
به همین دلیل از بیوتیل رابر در ساخت تیوپ خودرو، توپ فوتبال و لاینر داخلی تایرهای بدون تیوب استفاده میشود.
از آنجا که ایزوبوتیلن تقریباً فاقد پیوند دوگانه است، حدود 1 تا 3 درصد ایزوپرن به ساختار آن افزوده میشود تا امکان پخت گوگردی فراهم شود.
ارتباط ساختار IIR با خواص آن
- وجود تنها 1 تا 3 درصد ایزوپرن امکان پخت گوگردی را فراهم میکند.
- هرچه مقدار ایزوپرن کمتر باشد، تعداد پیوندهای دوگانه کاهش یافته و مقاومت در برابر ازن، اکسیژن و شرایط جوی افزایش مییابد.
- ساختار متراکم و شاخههای متیل (CH₃) موجب کاهش شدید نفوذپذیری گاز میشوند.
- نفوذ کم اکسیژن در ساختار لاستیک، به بهبود پایداری حرارتی و مقاومت در برابر پیرشدگی کمک میکند.
- بیوتیل رابر دارای قابلیت پخت رزینی نیز هست. استفاده از سیستم پخت رزینی میتواند مقاومت حرارتی و پایداری بلندمدت قطعه را افزایش دهد.
- دمای انتقال شیشهای (Tg) این الاستومر حدود 70- تا 60- درجه سلسیوس است.
- IIR دارای خاصیت دمپینگ بسیار بالاست و انرژی ارتعاشات را به خوبی جذب میکند. این ویژگی دقیقاً نقطه مقابل BR است؛ در حالی که BR انرژی را بازمیگرداند، IIR انرژی را جذب و مستهلک میکند.
- به دلیل مقدار بسیار کم پیوند دوگانه، مقاومت آن در برابر ازن، اکسیژن و شرایط جوی بسیار بهتر از NR، BR، SBR و NBR است.
- مقاومت شیمیایی خوبی در برابر بسیاری از اسیدها، بازها و محلولهای آبی دارد.
- ساختار IIR غیرقطبی است؛ بنابراین در تماس با روغنهای معدنی، سوختها و بسیاری از حلالهای هیدروکربنی دچار تورم میشود.
هالوبیوتیل؛ نسخه پیشرفته بیوتیل رابر
انواع هالوژنه بیوتیل رابر شامل CIIR (کلروبوتیل) و BIIR (بروموبوتیل) علاوه بر حفظ نفوذپذیری پایین گاز، سرعت پخت بیشتر و چسبندگی بهتری به سایر ترکیبات لاستیکی دارند و در صنعت تایرسازی کاربرد گستردهای پیدا کردهاند.
کاربردهای بیوتیل رابر
- تیوپ خودرو و موتورسیکلت
- توپهای بادی ورزشی
- لاینر داخلی تایرهای بدون تیوب
- قطعات آببندی گاز
- دمپرها و لرزهگیرها
- قطعات مقاوم در برابر شرایط جوی
- روکش داخلی مخازن شیمیایی
- آببندهای صنایع شیمیایی و دارویی
محدودیتهای IIR
- مقاومت ضعیف در برابر روغن و سوخت
- فرآیندپذیری کندتر نسبت به بسیاری از الاستومرها
- استحکام مکانیکی کمتر از NR
- مقاومت سایشی متوسط
جمعبندی
از مهمترین خواص بیوتیل رابر میتوان به نفوذپذیری بسیار کم گاز، مقاومت عالی در برابر ازن، قابلیت جذب ارتعاش و دوام مناسب در شرایط محیطی اشاره کرد. به همین دلیل کاربرد بیوتیل رابر در تیوپها، توپهای بادی، آببندهای گازی و دمپرهای صنعتی بسیار گسترده است. اگر در انتخاب جنس قطعه لاستیکی نیاز به حفظ فشار هوا، جلوگیری از نشت گاز و مقاومت مناسب در برابر شرایط جوی دارید، IIR یکی از بهترین گزینههای موجود خواهد بود.
EPDM؛ الاستومر مقاوم در برابر ازن، نور خورشید و شرایط جوی
EPDM یکی از پرکاربردترین الاستومرهای صنعتی برای محیطهای بیرونی است. این لاستیک به دلیل مقاومت فوقالعاده در برابر ازن، نور خورشید، اکسیژن، رطوبت و شرایط جوی، در آببندهای خودرو، قطعات ساختمانی، کابلها و تجهیزات فضای باز کاربرد گستردهای دارد.
در فرآیند انتخاب جنس قطعه الاستومری، هرگاه قطعه برای مدت طولانی در معرض محیط بیرون، تابش خورشید یا شرایط آبوهوایی قرار داشته باشد، EPDM معمولاً یکی از بهترین گزینههای موجود است.
-

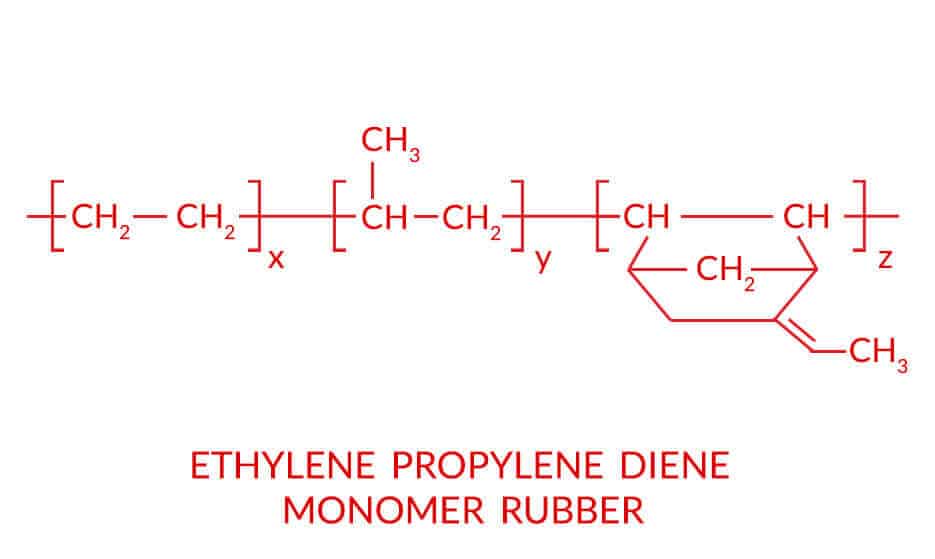

- انتخاب جنس قطعه الاستومری EPDM
-
- کاربرد EPDM
چرا EPDM در برابر ازن مقاوم است؟
اکثر الاستومرهای رایج مانند NR، SBR، BR و NBR دارای پیوند دوگانه در زنجیره اصلی هستند. ازن به این پیوندها حمله کرده و به مرور باعث ترکخوردگی سطح قطعه میشود.
در EPDM پیوندهای دوگانه از زنجیره اصلی حذف شدهاند و زنجیره پلیمری تقریباً اشباع است. به همین دلیل ازن و اکسیژن نمیتوانند بهراحتی به ساختار پلیمر حمله کنند و مقاومت جوی این الاستومر به شکل چشمگیری افزایش مییابد.
ارتباط ساختار EPDM با خواص آن
- زنجیره اصلی EPDM تقریباً اشباع است و پیوند دوگانه ندارد؛ بنابراین مقاومت بسیار بالایی در برابر ازن، نور خورشید، اکسیژن و شرایط جوی دارد.
- پیوندهای دوگانه در شاخه جانبی قرار گرفتهاند؛ بنابراین امکان پخت گوگردی همچنان حفظ شده است.
- ساختار EPDM غیرقطبی است؛ در نتیجه در تماس با روغنهای معدنی، بنزین، گازوئیل و بسیاری از حلالهای هیدروکربنی متورم میشود.
- مقاومت بسیار خوبی در برابر آب، بخار آب، محلولهای آبی و بسیاری از مواد شیمیایی قطبی دارد.
- مقاومت حرارتی EPDM از NR، BR، SBR و NBR بالاتر است و به همین دلیل در قطعاتی که در معرض گرما و شرایط محیطی قرار دارند عملکرد مطلوبی ارائه میدهد.
- دمای انتقال شیشهای (Tg) پایین این الاستومر باعث حفظ انعطافپذیری مناسب در دماهای پایین میشود.
- خواص الکتریکی مناسب، EPDM را به گزینهای مطلوب برای عایقهای الکتریکی و روکش کابل تبدیل کرده است.
کاربردهای EPDM
- نوارهای آببندی خودرو
- آببند درب و پنجره
- قطعات لاستیکی فضای باز
- شیلنگهای آب و بخار
- عایق و روکش کابل

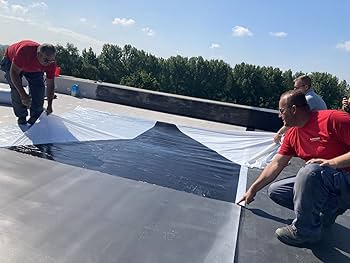

- ممبرانهای آببندی ساختمانی
- قطعات سیستم خنککاری خودرو
- قطعات در معرض نور خورشید و شرایط جوی
محدودیتهای EPDM
- مقاومت ضعیف در برابر روغن، سوخت و بنزین
- مقاومت محدود در برابر حلالهای هیدروکربنی
- مناسب نبودن برای آببندهای روغنی
جمعبندی
مهمترین خواص EPDM شامل مقاومت بسیار بالا در برابر ازن، نور خورشید، شرایط جوی، آب و حرارت است. به همین دلیل کاربرد EPDM در آببندهای خودرو، قطعات ساختمانی، کابلها و تجهیزات فضای باز بسیار گسترده است. اگر در انتخاب جنس قطعه الاستومری مهمترین دغدغه شما دوام در محیط بیرونی و مقاومت جوی باشد، EPDM معمولاً بهترین انتخاب خواهد بود.
CR (Chloroprene Rubber)؛ کلروپرن رابر، الاستومر مقاوم در برابر شعله، روغن و شرایط جوی
کلروپرن رابر (CR) که با نام نئوپرن نیز شناخته میشود، یکی از قدیمیترین و موفقترین الاستومرهای مصنوعی است. این ماده نخستین بار در دهه 1930 توسط شرکت DuPont به بازار معرفی شد و به دلیل مقاومت همزمان در برابر شعله، روغن و شرایط جوی، به سرعت جایگاه ویژهای در صنایع مختلف پیدا کرد.
در فرآیند انتخاب جنس قطعه الاستومری، گاهی مقاومت روغنی NBR مورد نیاز است و گاهی مقاومت جوی EPDM. کلروپرن رابر تلاش میکند هر دو نیاز را تا حد قابل قبولی پوشش دهد. به همین دلیل میتوان آن را یک الاستومر متعادل برای بسیاری از کاربردهای صنعتی دانست.
-

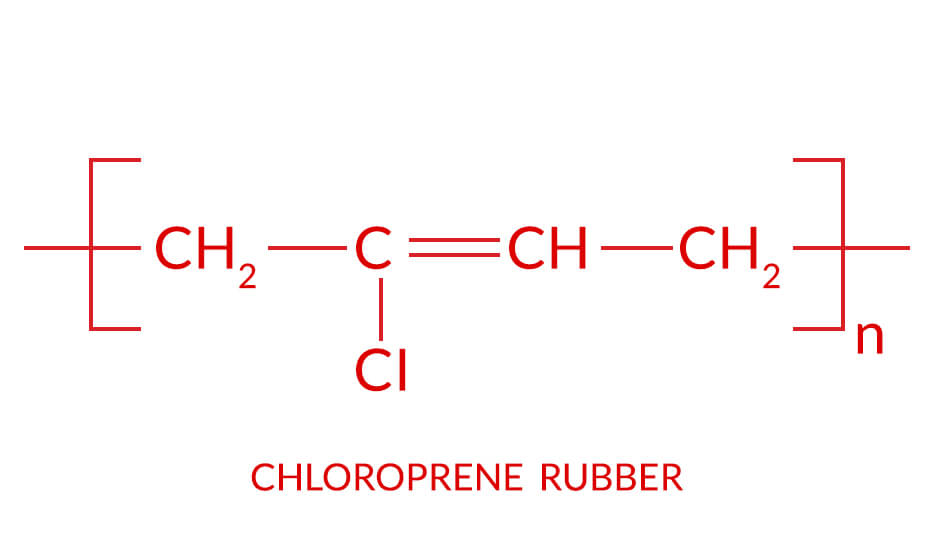

- ساختار الاستومر کلروپرن رابر CR
-

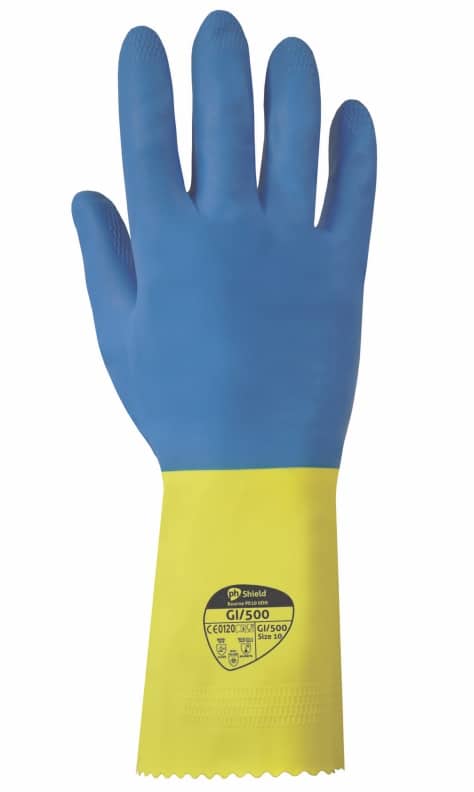

- انتخاب جنس قطعه الاستومری – کاربرد CR
-

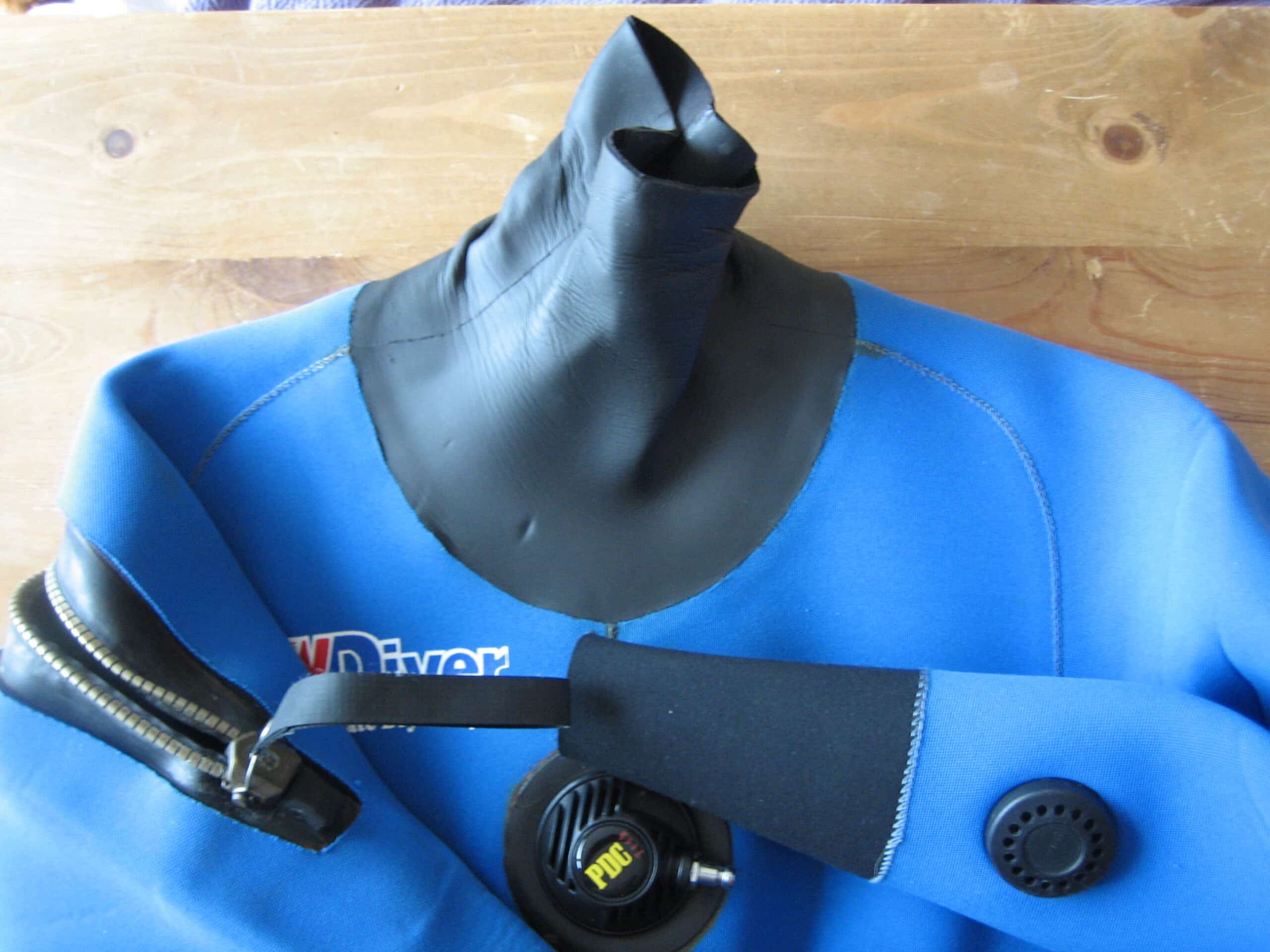

- انتخاب جنس قطعه الاستومری – کاربرد CR
چرا کلروپرن رابر خاصیت خودخاموششوندگی دارد؟
مهمترین تفاوت CR با بسیاری از الاستومرهای رایج، وجود اتم کلر در ساختار آن است. حضور کلر موجب کاهش سرعت واکنشهای احتراق میشود و باعث میشود قطعه پس از حذف منبع آتش تمایل کمتری به ادامه سوختن داشته باشد.
این ویژگی باعث شده است کلروپرن رابر در بسیاری از قطعاتی که الزامات ایمنی بالاتری دارند مورد استفاده قرار گیرد.
ارتباط ساختار CR با خواص آن
- وجود اتم کلر باعث ایجاد خاصیت خودخاموششوندگی میشود.
- حضور کلر قطبیت زنجیره را افزایش داده و مقاومت در برابر روغنها، گریسها و بسیاری از مواد شیمیایی را بهبود میبخشد.
- مقاومت روغنی CR از NBR کمتر است، اما از NR، BR، SBR و EPDM بهتر است.
- حضور کلر فعالیت پیوند دوگانه را کاهش میدهد و رفتار پخت این لاستیک را با الاستومرهای معمول گوگردی متفاوت میکند.
- کلروپرن رابر معمولاً با سیستمهای مبتنی بر اکسیدهای فلزی پخت میشود.
- مقاومت آن در برابر ازن، اکسیژن و شرایط جوی بسیار بهتر از NR، BR، SBR و NBR است.
- مقاومت خوبی در برابر آب، رطوبت و آب دریا دارد و به همین دلیل در تجهیزات دریایی کاربرد گستردهای پیدا کرده است.
- مقاومت حرارتی آن از بسیاری از لاستیکهای عمومی بالاتر است و معمولاً در محدوده دمایی 40- تا 120+ درجه سلسیوس عملکرد مناسبی دارد.
- خواص مکانیکی، مقاومت خستگی و مقاومت سایشی آن در سطح مطلوبی قرار دارد.
انواع کلروپرن رابر
کلروپرن رابر در گریدهای مختلفی تولید میشود که دو خانواده G و W از شناختهشدهترین آنها هستند.
نوع G
در گرید G مقادیر کمی گوگرد در ساختار پلیمر حضور دارد. این موضوع باعث بهبود فرآیندپذیری، اختلاط، اکستروژن و قالبگیری میشود.
مزایای اصلی:
- فرآیندپذیری بهتر
- اکستروژن آسانتر
- قالبگیری راحتتر
- کنترل تولید سادهتر
در مقابل، بخشی از خواص نهایی فدا میشود و مقاومت سایشی، مقاومت خستگی و استحکام مکانیکی نسبت به نوع W اندکی کاهش مییابد.
نوع W
گرید W ساختار پلیمری منظمتر و خواص نهایی بهتری ارائه میدهد.
مزایای اصلی:
- استحکام کششی بالاتر
- مقاومت پارگی بیشتر
- مقاومت سایشی بهتر
- مقاومت خستگی بالاتر
- دوام طولانیتر
البته فرآیندپذیری آن دشوارتر بوده و تولید آن نیازمند کنترل دقیقتری است.
مقایسه CR با NBR و EPDM
| ویژگی | NBR | CR | EPDM |
|---|---|---|---|
| مقاومت روغنی | عالی | خوب | ضعیف |
| مقاومت ازن و شرایط جوی | ضعیف | خوب | عالی |
| مقاومت در برابر شعله | ضعیف | خوب | ضعیف |
| مقاومت آب و رطوبت | متوسط | خوب | عالی |
| مقاومت حرارتی | خوب | خوب | عالی |
این جدول نشان میدهد که CR معمولاً زمانی انتخاب میشود که قطعه بهطور همزمان به مقاومت روغنی، مقاومت جوی و ایمنی در برابر شعله نیاز داشته باشد.
کاربردهای کلروپرن رابر
- روکش کابلها
- قطعات مقاوم در برابر شعله
- شیلنگهای صنعتی
- تسمههای انتقال نیرو
- آببندهای صنعتی
- قطعات در معرض شرایط جوی
- تجهیزات دریایی
- لباسهای غواصی
- قطعات صنایع نفت و گاز
- لرزهگیرها و ضربهگیرهای صنعتی
محدودیتهای CR
- مقاومت روغنی کمتر از NBR
- قیمت بالاتر از NR و SBR
- انعطافپذیری کمتر از BR و NR
- مقاومت حرارتی کمتر از EPDM و FKM
جمعبندی
مهمترین خواص کلروپرن رابر شامل مقاومت مناسب در برابر روغن، مقاومت خوب در برابر ازن و شرایط جوی، خاصیت خودخاموششوندگی و دوام مطلوب در محیطهای صنعتی است. به همین دلیل کاربرد کلروپرن رابر در کابلها، شیلنگها، تجهیزات دریایی و قطعات ایمنی بسیار گسترده است. اگر در انتخاب جنس قطعه الاستومری به دنبال تعادلی میان مقاومت روغنی، مقاومت جوی و ایمنی در برابر شعله هستید، CR یکی از بهترین گزینههای قابل بررسی خواهد بود.
Silicone Rubber؛ سیلیکون، الاستومر معدنی برای دماهای بسیار بالا و بسیار پایین
سیلیکون رابر یکی از متفاوتترین الاستومرهای مهندسی است. برخلاف اغلب لاستیکهای صنعتی که بر پایه کربن ساخته شدهاند، زنجیره اصلی سیلیکون از پیوندهای سیلیسیم-اکسیژن (Si-O-Si) تشکیل شده است. به همین دلیل سیلیکون را معمولاً یک الاستومر معدنی مینامند.
در فرآیند انتخاب جنس قطعه الاستومری، زمانی که قطعه باید در دماهای بسیار بالا یا بسیار پایین کار کند، سیلیکون اغلب یکی از اولین گزینههای مهندسی محسوب میشود.
-

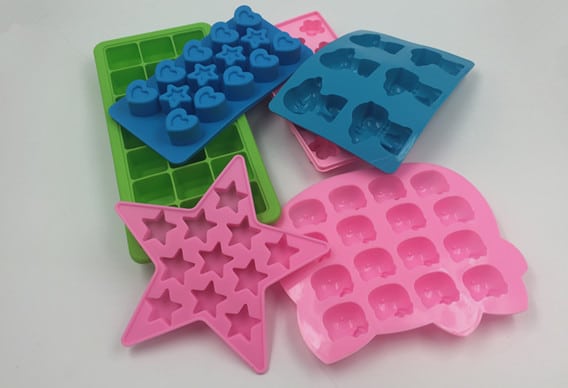

- کاربرد سیلیکون در انتخاب جنس قطعه الاستومری
-

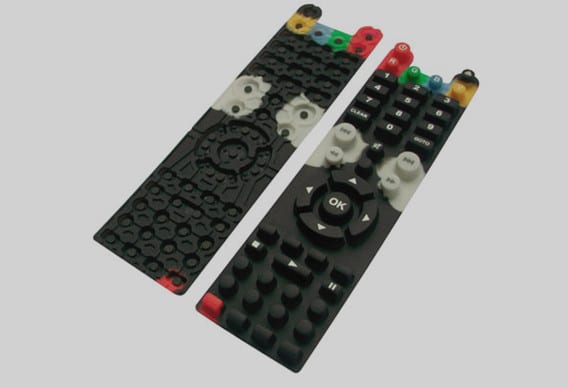

- کاربرد سیلیکون در انتخاب جنس قطعه الاستومری
-

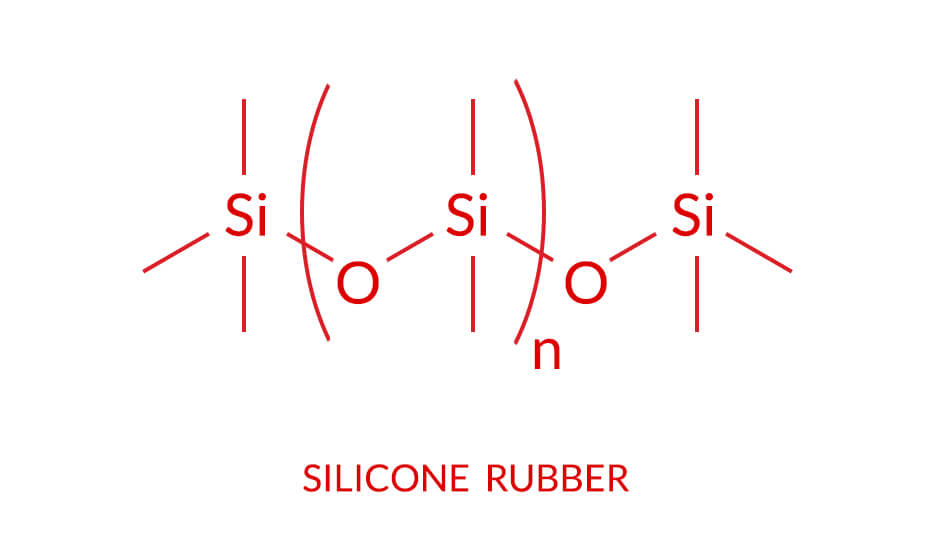

- ساختار سیلیکون
جمعبندی و مقایسه پایانی
انتخاب جنس قطعه الاستومری باید بر اساس شرایط واقعی کار انجام شود، نه فقط بر پایه یک ویژگی خاص. هیچ الاستومری در همه کاربردها بهترین نیست؛ هر ماده در برابر عواملی مانند دما، روغن، سوخت، ازن، سایش و شرایط محیطی عملکرد متفاوتی دارد. به همین دلیل، شناخت خواص الاستومرها برای انتخاب درست قطعه بسیار مهم است.
جدول ۱: مقاومت محیطی و دوام
| الاستومر | ازن | شرایط جوی | حرارت |
|---|---|---|---|
| NR | 🔴 | 🔴 | 🔴 |
| BR | 🟠 | 🟠 | 🔴 |
| SBR | 🟠 | 🟠 | 🔴 |
| NBR | 🟠 | 🟠 | 🟠 |
| IIR | 🟢 | 🟢 | 🟡 |
| EPDM | 🟢 | 🟢 | 🟢 |
| CR | 🟡 | 🟡 | 🟡 |
| Silicone | 🟢 | 🟢 | 🟢 |
جدول ۳: خواص مکانیکی و دینامیکی
| الاستومر | استحکام کششی | مقاومت سایشی | مقاومت خستگی | انعطافپذیری |
|---|---|---|---|---|
| NR | 🟢 | 🟡 | 🟢 | 🟢 |
| BR | 🟡 | 🟢 | 🟢 | 🟢 |
| SBR | 🟡 | 🟡 | 🟡 | 🟡 |
| NBR | 🟡 | 🟠 | 🟠 | 🟠 |
| IIR | 🟠 | 🔴 | 🟠 | 🟡 |
| EPDM | 🟠 | 🔴 | 🟡 | 🟢 |
| CR | 🟡 | 🟡 | 🟡 | 🟡 |
| Silicone | 🔴 | 🔴 | 🔴 | 🟢 |
جدول ۲: مقاومت شیمیایی
| الاستومر | روغن | بنزین و سوخت | حلالهای هیدروکربنی |
|---|---|---|---|
| NR | 🔴 | 🔴 | 🔴 |
| BR | 🔴 | 🔴 | 🔴 |
| SBR | 🔴 | 🔴 | 🔴 |
| NBR | 🟢 | 🟢 | 🟢 |
| IIR | 🔴 | 🔴 | 🔴 |
| EPDM | 🔴 | 🔴 | 🔴 |
| CR | 🟡 | 🟡 | 🟡 |
| Silicone | 🟠 | 🔴 | 🟠 |
جدول ۴: خواص ویژه
| الاستومر | آببندی گاز | جذب ارتعاش | بازگشت انرژی | مقاومت شعله |
|---|---|---|---|---|
| NR | 🟠 | 🔴 | 🟡 | 🔴 |
| BR | 🔴 | 🔴 | 🟢 | 🔴 |
| SBR | 🟠 | 🔴 | 🟠 | 🔴 |
| NBR | 🟡 | 🟠 | 🔴 | 🔴 |
| IIR | 🟢 | 🟢 | 🔴 | 🟠 |
| EPDM | 🟠 | 🟠 | 🟠 | 🔴 |
| CR | 🟠 | 🟠 | 🟠 | 🟢 |
| Silicone | 🔴 | 🟠 | 🟠 | 🟡 |
🟢 مناسب
🟡 خوب / قابل قبول
🟠 محدود / فقط در شرایط خاص
🔴 نامناسب
اگر به دنبال انتخاب بهترین الاستومر برای کاربرد صنعتی، آببندی، قطعات خودرویی یا قطعات در معرض فضای باز هستید، باید ساختار مولکولی، مقاومت شیمیایی، دوام و خواص مکانیکی هر ماده را با نیاز پروژه مقایسه کنید. جداول این مقاله نیز بهعنوان یک راهنمای سریع، مقایسه مهمترین خواص الاستومرهای پرکاربرد را ارائه میکنند تا انتخاب جنس قطعه الاستومری سادهتر و دقیقتر شود.
بدون دیدگاه
